微信存包柜系統的工作原理
發布時間：2017-11-28點擊量：
微信存包柜是基于傳統的智能存包柜技術的前提下結合微信即使通訊工具的結合研發的一款新型存包柜。
本系統利用主控制器，控制紅外線檢測、電磁閥通斷、斷電保護和報警等功能。由于單片機受引腳數的限制，數據線和地址線是復用的，由P0口兼用。為了將它們分離出來，以便同單片機片外的擴展芯片正確的連接需要在單片機外部增加地址鎖存器74LS373，同時利用I/O口擴展芯片8255A來實現各模塊與單片機之間的連接，如顯示和輸入模塊按下開始按鈕，系統啟動，主控制器及各模塊進行初始化，微信存包柜箱內傳感器自動檢測有無物品并發送信號到主控制器，然后液晶顯示空箱號.當鍵盤其中一個鍵被按下時，主控制器接收到一電信號，控制相應電磁閥動作打開箱門，并能產生一組8位隨機密碼。微信系統接收信號隨機產生一張電子條碼，密碼使用一次有效，且有三次容錯功能和解鎖功能。當識別器檢測到有條碼掃描進入其探測范圍時對條碼進行掃描，產生一組電信號經過模數轉換后發送給單片機，控制電磁閥的動作。按下停止鍵時，系統斷電停止工作。

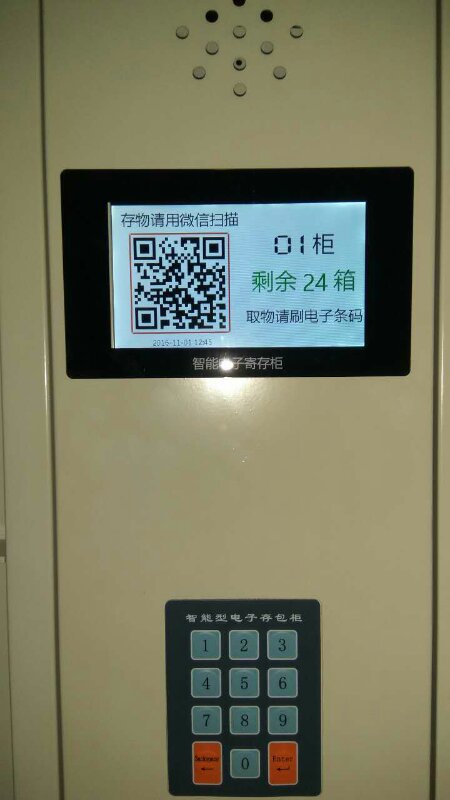

采用微信存包柜控制系統，此系統是選擇當今優化的非接觸微信作為電子密匙，具有無法仿制之安全優點，向用戶提供了高準確、高效率的存取物服務。用戶可以關注柜子上的公眾號二維碼，然后公眾號會推送一條電子一維碼，箱門彈開，客戶進行存物功能。取物的時候同樣掃一下公眾號二維碼，進行取物。
